سعة أكبر بنسبة 10%؟ كيف يعزز ACSR شبكتك.

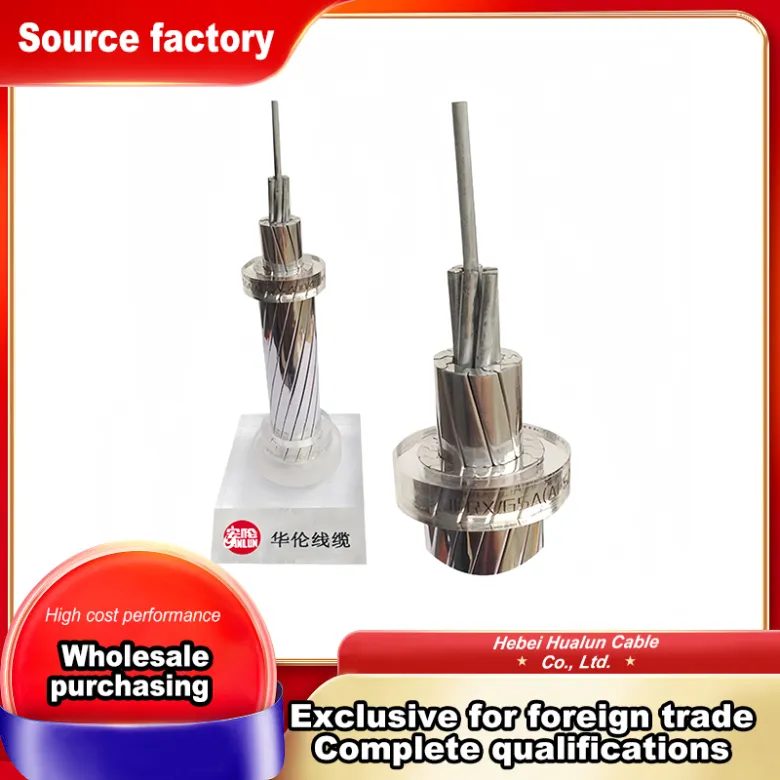

عندما يحتاج خط الكهرباء إلى سعة حمل أكبر، فإن استبدال المسار بأكمله ليس هو الخيار الوحيد دائمًا. يمكن أن يساعد ACSR، أو موصل الألومنيوم بالفولاذ المقوى، في نقل المزيد من التيار من خلال موصل يجمع بين طبقة خارجية من الألومنيوم خفيفة الوزن مع قلب فولاذي قوي. ويعتمد رقم السعة الإضافية بنسبة 10% على المقارنة. قد يتم تطبيقه عند مطابقة ACSR مع موصل قديم له نفس القطر والامتداد وحد التشغيل. تختلف النتائج الفعلية باختلاف حجم الموصل والطقس وقواعد الترهل وتصميم المفاصل ودرجة الحرارة التي يسمح بها المشروع. إنني أنظر إلى ACSR من خلال ثلاثة احتياجات عملية: التدفق الحالي، والقوة الميكانيكية، وحدود التثبيت. ### الألومنيوم يحمل التيار تشكل خيوط الألومنيوم المسار الموصل الرئيسي. يزن الألومنيوم أقل من النحاس ويوفر توازنًا مفيدًا بين التوصيل وتكلفة خطوط النقل والتوزيع العلوية. قد يقوم فريق المشروع بمقارنة موصل موجود مع خيار ACSR المناسب. إذا كان تصميم ACSR يوفر مساحة ألومنيوم فعالة أكبر ضمن قطر خارجي مماثل، فقد يحمل الخط تيارًا أكبر في ظل نفس الظروف الأساسية. يمكن أن تكون النتيجة قريبة من 10%، ولكن يجب أن تأتي من حساب هندسي بدلاً من مطالبة عامة بالمنتج. يجب أن يتضمن الحساب ما يلي: - مقاومة الموصل - درجة الحرارة المحيطة - سرعة الرياح - التسخين الشمسي - درجة حرارة الموصل القصوى - طول الخط - انخفاض الجهد المطلوب - حدود الخلوص المحلي. هذا الأسلوب يعطيني إجابة أفضل من النظر إلى اسم الموصل وحده. ### يدعم القلب الفولاذي مسافات طويلة. يمنح القلب الفولاذي ACSR قوة شد أعلى من الموصل المصنوع من الألومنيوم فقط. تدعم هذه القوة مسافات أطول وتساعد على التحكم في الترهل عندما يتعرض الموصل للأحمال الميكانيكية. قد يكون لدى المرافق التي تعمل عبر قسم ريفي أعمدة متباعدة بسبب الطرق أو الحقول أو الممرات المائية. يمكن أن يساعد القلب الفولاذي الخط في التعامل مع هذه الامتدادات بينما تحمل خيوط الألومنيوم الحمل الكهربائي. لا يزال Sag يحتاج إلى مراجعة متأنية. ترتفع درجة حرارة الموصل مع زيادة التيار، ويتوسع الموصل. قد يتدلى الخط الذي يحمل تيارًا أكبر ما لم يسمح التصميم بالحرارة الإضافية. يحتاج المهندسون إلى التحقق من أدنى نقطة خلوص عبر كامل الامتداد، وليس فقط ارتفاع العمود. ### مثال بسيط لمشروع تخيل وجود خط هوائي يخدم منطقة صناعية متنامية. يتمتع الخط بسعة محدودة خلال فترات بعد الظهر الحارة، بينما تظل الأعمدة وحق الطريق في حالة صالحة للاستخدام. تقوم الأداة بمراجعة خيار ACSR بقطر خارجي مماثل. تظهر الدراسة أن الموصل الجديد يمكنه حمل تيار أكثر بنسبة 10% في ظل ظروف الطقس ودرجة الحرارة المحددة. يحافظ القلب الفولاذي على القوة المطلوبة، بينما توفر خيوط الألومنيوم المسار الحالي. لا تزال الأداة بحاجة إلى المراجعة: - تحميل القطب - الأذرع المتقاطعة والأجهزة - قوة العازل - توافق الوصلات - حدود المحولات - إعدادات الحماية - الخلوص الحراري - الوصول إلى البناء إذا لم تتمكن المحولات أو أجهزة الحماية من التعامل مع التيار المضاف، فإن ترقية الموصل وحدها لن تحقق الفائدة المتوقعة. ### كيف يمكنني تقييم نسبة الـ 10% التي سأطلبها للحصول على النقطة المرجعية قبل الموافقة على المطالبة. هل المقارنة على أساس: - نفس قطر الموصل؟ - نفس طول المدى؟ - نفس درجة الحرارة المسموح بها؟ - نفس الظروف الجوية؟ - نفس مستوى الجهد؟ - نفس حدود الترهل والتخليص؟ قد يكون الربح بنسبة 10٪ في ظل مجموعة من الظروف أصغر في ظل مجموعة أخرى. قد يزيل الخط الموجود في منطقة باردة وعاصفة الحرارة بسهولة أكبر من الخط الموجود في ممر حضري حار. يجب أن يتطابق اختيار الموصل مع الموقع. وأود أيضا مقارنة تكلفة المشروع الكاملة. قد يقلل ACSR من الحاجة إلى هياكل جديدة، ولكن المشروع قد لا يزال يتطلب تغييرات في الأجهزة، وتخطيط انقطاع التيار، والتفتيش، والاختبار. تنتمي هذه العناصر إلى مراجعة التصميم. ### لماذا يظل ACSR خيارًا عمليًا يمنح ACSR لمصممي خطوط الطاقة التوازن بين الأداء الكهربائي والقوة الميكانيكية. إنه يناسب العديد من مشاريع النقل والتوزيع العامة حيث تحتاج الهياكل الحالية إلى البقاء في الخدمة وحيث يمكن أن تساعد زيادة القدرة المعتدلة في تلبية الطلب. القيمة ليست رقمًا ثابتًا مطبوعًا على الموصل. يأتي ذلك من مطابقة الموصل مع المدى والحد الأقصى لدرجة الحرارة وقواعد الخلوص والمعدات المحيطة به. بالنسبة لبعض المشاريع، قد يوفر تصميم ACSR سعة أكبر بنسبة 10% تقريبًا من الموصل المرجعي المحدد. هناك حاجة إلى مقارنة واضحة، وحساب قائم على الموقع، وفحص كامل للنظام قبل أن يتم استخدام هذا الرقم في قرار المشروع.

عندما أعمل على خطوط الكهرباء العلوية، غالبًا ما أرى نفس التحدي: تحتاج الشبكة إلى حمل المزيد من الطاقة، لكن الأبراج والامتدادات والخلوصات الحالية لا يمكن تغييرها بسهولة. يمكن أن يساعد ACSR في تلبية هذه الحاجة من خلال الجمع بين طبقة خارجية من الألومنيوم ونواة فولاذية. تحمل خيوط الألومنيوم معظم التيار. يدعم القلب الفولاذي الموصل ويساعد على التحكم في الترهل عبر المسافات الطويلة. يمنح هذا التصميم المهندسين خيارًا عمليًا لمشاريع النقل والتوزيع حيث يجب مراعاة القوة والوزن والقدرة الكهربائية معًا. ## كيف يدعم ACSR أداء الشبكة ألقي نظرة على ACSR من خلال ثلاثة عوامل رئيسية: - القدرة على حمل التيار - القوة الميكانيكية - التحكم في الترهل توفر خيوط الألومنيوم المسار الموصل. يدعم القلب الفولاذي الموصل تحت التوتر والرياح والجليد وتغيرات درجة الحرارة. التوازن بين هذه المواد يسمح لشركة ACSR بخدمة العديد من تصميمات الخطوط الهوائية. يمكن للموصل المناسب أن يساعد المرافق في إدارة المسافات الأطول، وتقليل الحاجة إلى هياكل إضافية، وتحسين استخدام المسارات الحالية. تعتمد النتيجة على حجم الموصل، ونسبة الفولاذ، ودرجة حرارة التشغيل، وطول المدى، والظروف الجوية المحلية. ## الخطوة 1: مطابقة الموصل لحمل الخط أبدأ بمراجعة تيار الخط المتوقع بدلاً من اختيار موصل من الحجم وحده. قد يحتاج فريق التصميم إلى التحقق من: - تيار التشغيل العادي - تغيرات الحمل على المدى القصير - جهد الخط - درجة الحرارة المحيطة - سرعة الرياح - التسخين الشمسي - الثلج أو الأحمال المحلية الأخرى - درجة حرارة الموصل المسموح بها قد يحمل موصل ACSR الأكبر تيارًا أكبر، ولكنه يمكن أيضًا أن يضيف وزنًا ويؤثر على تحميل البرج. قد يؤدي الموصل الأصغر إلى تقليل الطلب الميكانيكي، لكنه قد لا يفي بالسعة المطلوبة. على سبيل المثال، قد يواجه خط 132 كيلوفولت الذي يخدم منطقة صناعية متنامية طلبًا أعلى أثناء العمليات النهارية. يجب أن يدعم اختيار ACSR الصحيح الحمل المخطط مع البقاء ضمن حدود الأبراج والعوازل والتجهيزات ونظام الحماية. ## الخطوة 2: التحقق من الترهل والترهل يؤثر على المسافة بين الموصل والأرض والطرق والمباني والأشجار والموصلات الأخرى. كما أنه يؤثر أيضًا على ارتفاع البرج المطلوب وترتيب الامتداد. أقوم بمراجعة الترهل في ظل عدة شروط: - درجة حرارة التشغيل اليومية - الحد الأقصى لدرجة حرارة التصميم - تحميل الرياح - تحميل الجليد عند الاقتضاء - ظروف البناء والتوتير يمكن للموصل ذو القلب الفولاذي أن يوفر قوة شد مفيدة، ولكن الترهل لا يزال يعتمد على شد التثبيت وطول الامتداد ودرجة حرارة الموصل وظروف الدعم. قد يجتاز الخط فحص الطقس البارد ولا يزال بحاجة إلى الاهتمام خلال فترة ما بعد الظهيرة الحارة عندما يتوسع الموصل. ولهذا السبب أفضّل إجراء دراسة ترهل التوتر قبل التثبيت. إنه يمنح فريق المشروع أساسًا أكثر وضوحًا لاختيار ارتفاع الهيكل وشد التوتر وحدود الخلوص. ## الخطوة 3: مراجعة الهيكل والأجهزة ACSR لا تعمل بمفردها. يجب فحص نظام الخط الكامل كتصميم واحد. يجب أن تشمل المراجعة ما يلي: - تحميل البرج والعمود - أوتار العازل - مشابك التعليق والشد - أجهزة التحكم في الاهتزاز - الفواصل للموصلات المجمعة - الوصلات الأرضية - تجهيزات النهاية المسدودة - معدات التوتير يوفر القلب الفولاذي القوة، ولكن سوء التعامل يمكن أن يؤدي إلى تلف خيوط الألومنيوم الخارجية أو التأثير على القلب. يجب أن تتطابق الأجهزة مع قطر الموصل وبنيته. يمكن أن يؤدي عدم التطابق إلى حدوث ضغوط محلية أو تدفئة أو مشاكل في الاتصال. كما أنتبه أيضًا إلى القوة المقدرة للموصل والتوتر المسموح به أثناء التثبيت. يجب أن يتبع فريق التثبيت البيانات الفنية للموصل المختار وخطة التوتير المعتمدة للمشروع. ## الخطوة 4: التخطيط للطقس والاهتزازات يمكن أن تتسبب الرياح في حركة الموصل والاهتزاز المتكرر. قد تواجه المسافات الطويلة اهتزازات هوائية أو ركضًا أو أي حركة أخرى مرتبطة بالطقس المحلي. الإجابة الصحيحة تعتمد على الموقع. قد يواجه الخط الذي يعبر الأراضي المفتوحة تعرضًا للرياح أقوى من الخط الموجود داخل منطقة مبنية. يمكن أن تخلق الطرق الجبلية ظروفًا مختلفة عن التضاريس الساحلية أو المسطحة. تتضمن تدابير التصميم المحتملة ما يلي: - مخمدات ستوكبريدج - مخمدات المباعدة - وضع المشبك المناسب - التخطيط الملائم للامتداد - توتر التوتير المناسب - الفحص البصري المنتظم لا أتعامل مع حماية الاهتزاز كوظيفة إضافية قياسية لكل مشروع. أقوم بمراجعة طول المدى والتضاريس ونوع الموصل والظروف الجوية المسجلة قبل تحديد طريقة الحماية. ## الخطوة 5: حماية الموصل أثناء التثبيت يكون ACSR قويًا عندما يتم التعامل معه بشكل صحيح. لا تزال خيوط الألومنيوم تعاني من التلف بسبب الأسطح الخشنة أو طرق السحب السيئة أو ملامستها للأرض. يجب أن تغطي خطة التثبيت الخاضعة للرقابة ما يلي: 1. فحص البكرات قبل الاستخدام 2. فحص الموصل بحثًا عن أي تلف مرئي 3. استخدام كتل التوتير المناسبة 4. إبقاء الموصل بعيدًا عن الصخور والحواف الحادة 5. التحكم في شد الشد 6. فحص الترهل قبل القص 7. فحص المشابك والوصلات بعد التثبيت قد يؤدي تلف الجدائل الصغيرة إلى احتياجات الصيانة لاحقًا. يساعد التعامل الدقيق في الحفاظ على الأداء الميكانيكي والكهربائي للموصل. ## مثال عملي لمشروع فكر في تطوير إحدى المرافق لخط 69 كيلوفولت الذي يخدم العديد من المدن والعملاء الصناعيين. يحتوي المسار الحالي على مساحة محدودة للأبراج الجديدة. يقوم فريق المشروع بمراجعة خيارات ACSR، والتحقق من الهياكل الحالية، ومقارنة قدرة الموصل مع الترهل والتخليص المطلوبين. قد يسمح التصميم المناسب للمرفق باستخدام جزء كبير من المسار الحالي بدلاً من بناء ممر جديد تمامًا. لا يزال الفريق بحاجة إلى التأكد من قوة البرج والتجهيزات والحدود الحرارية والتحميل البيئي. إن تغيير الموصل في حد ذاته لا يحل كل قيود الشبكة. يوضح هذا النوع من المشاريع لماذا يجب أن يكون اختيار الموصل جزءًا من مراجعة هندسية أوسع. تؤثر السعة وتحميل الهيكل وطريقة التثبيت وتخطيط الصيانة على النتيجة. ## ما أتحقق منه قبل التوصية بـ ACSR أطلبه عادةً: - الجهد والتيار المطلوبان - أطوال الامتداد - رسومات البرج أو العمود - بيانات الطقس المحلية - متطلبات الخلوص الأرضي - تفاصيل الموصل الحالي - درجة حرارة التشغيل المخططة - القوة الميكانيكية المطلوبة - معدات التثبيت - شروط الصيانة اسم الموصل وحده ليس كافيًا. يمكن أن تختلف منتجات ACSR في عدد الخيوط ومساحة الألومنيوم وحجم قلب الفولاذ والقطر والوزن والمقاومة والقوة المقدرة. يجب التحقق من ورقة البيانات الفنية مقابل تصميم الخط الفعلي. يمكن أن يكون ACSR خيارًا عمليًا لمشاريع الشبكات التي تحتاج إلى التوازن بين التوصيل والدعم الميكانيكي. وقيمتها تأتي من التصميم الكامل، وليس من مواصفات واحدة. عندما أقوم بمطابقة الموصل مع خطة الحمل والامتداد والطقس والهيكل والتركيب، يكتسب فريق المشروع مسارًا أكثر وضوحًا نحو أداء خط موثوق به وصيانة يمكن التحكم فيها.

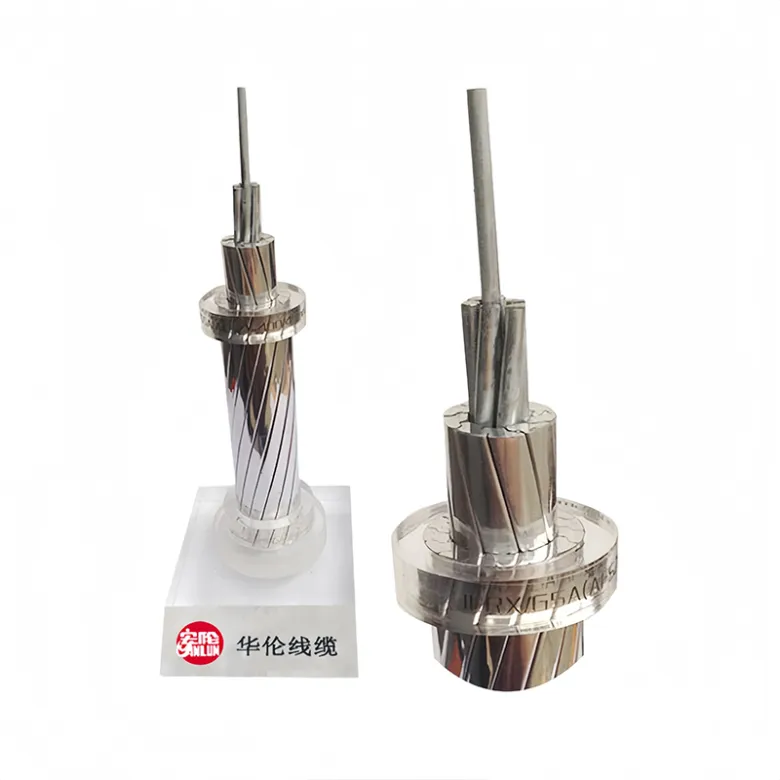

عندما أخطط لخط كهرباء علوي، أحتاج إلى موصل يمكنه حمل التيار، ويمتد لمسافات طويلة، ويظل مستقرًا في ظل الطقس المتغير. وليس من السهل دائما تحقيق هذا التوازن. الموصل الذي يقدم أداءً كهربائيًا جيدًا قد لا يوفر قوة ميكانيكية كافية. قد يضيف الخيار الأقوى الكثير من الوزن أو يرفع تكاليف المشروع. تم تصميم ACSR، وهو اختصار لعبارة "موصل الألمنيوم بالفولاذ المقوى"، حول هذا التحدي العملي. فهو يجمع بين أسلاك الألمنيوم لتدفق التيار مع قلب فولاذي مجلفن للدعم الميكانيكي. لقد جعل هذا الهيكل ACSR خيارًا شائعًا لشبكات النقل والتوزيع العلوية. ## لماذا يتم استخدام ACSR في الخطوط الهوائية عادةً ما أنظر إلى ثلاثة احتياجات أساسية عند مراجعة الموصل: - السعة الكهربائية - القوة الميكانيكية - شروط التثبيت يعالج ACSR هذه الاحتياجات من خلال تصميمه متعدد الطبقات. تشكل خيوط الألومنيوم الطبقة الموصلة الخارجية. الألومنيوم خفيف ويوفر توصيلًا كهربائيًا جيدًا، مما يساعد على تقليل الوزن الإجمالي للخط مقارنة بالموصل المصنوع من النحاس لنفس الغرض العام. النواة الفولاذية تقع في المركز. فهو يساعد الموصل على التعامل مع التوتر على مدى فترات طويلة، ويدعم شكله أثناء التثبيت، ويحسن مقاومة الترهل. يكون هذا مفيدًا عندما يعبر الخط الطرق أو الأنهار أو السكك الحديدية أو الأراضي غير المستوية. يمكن أن يختلف التوازن بين الألومنيوم والفولاذ. قد يدعم الموصل الذي يحتوي على المزيد من الألومنيوم تدفق تيار أعلى. قد يتناسب الموصل ذو القلب الفولاذي الأقوى مع المسافات الأطول أو المناطق المعرضة لأحمال ميكانيكية أكبر. الاختيار الصحيح يعتمد على المشروع وليس على الاسم وحده. ## حيث يمكن أن يتناسب ACSR غالبًا ما يتم أخذ ACSR في الاعتبار من أجل: - خطوط النقل العلوية - أنظمة توزيع الجهد المتوسط ​​والعالي - مشاريع كهربة الريف - ترقيات المرافق - المعابر طويلة المدى - اتصالات المحطات الفرعية قد يحتاج الخط الريفي إلى تغطية مسافات طويلة بين الأعمدة أو الأبراج. يمكن أن يساعد ACSR في تقليل عدد هياكل الدعم عندما تسمح الحدود الهندسية المحلية بذلك. وفي منطقة حضرية كثيفة السكان، قد تتغير الأولويات. يمكن أن تؤثر المساحة والتخليص والتأثير البصري والبنية التحتية الحالية على اختيار الموصل. في هذا الإعداد، سأقوم بمراجعة المسار بالكامل بدلاً من افتراض أن الحجم القياسي لـ ACSR مناسب. ## كيف أختار ACSR المناسب أبدأ بالحمل الكهربائي. يؤثر التيار المتوقع على حجم الموصل المطلوب. يحتاج فريق التصميم أيضًا إلى مراجعة جهد النظام ودرجة الحرارة المسموح بها وفقدان الطاقة وخطط التحميل المستقبلية. قد لا يتطابق الموصل الذي يلبي طلب اليوم مع خطة التشغيل بعد عدة سنوات. المدى يأتي بعد ذلك. تخلق المسافات الأطول متطلبات ميكانيكية أعلى. ارتفاع القطب، وتباعد البرج، وضغط الرياح، وتحميل الجليد، وتوتر التثبيت كلها تؤثر على الاختيار النهائي. قد يكون أداء ACSR جيدًا في التصميم طويل المدى، ولكن يجب أن يكون الموصل متطابقًا مع التركيبات والعوازل وهياكل الدعم المناسبة. المناخ المحلي مهم أيضا. درجات الحرارة المرتفعة يمكن أن تزيد من الترهل. الرياح القوية يمكن أن تخلق الاهتزاز والحركة. قد تتطلب المناطق التي تتعرض للجليد أو الملح أو التلوث الصناعي مراجعة أكثر دقة لسطح الموصل والمكونات الواقية. أتحقق أيضًا من التوافق مع نظام الخط الكامل. الموصل هو جزء واحد فقط من التثبيت. يجب أن تتطابق المشابك والموصلات والمخمدات والتجهيزات ذات النهاية المسدودة وأجهزة البرج مع قطر الموصل والخواص الميكانيكية. ## مثال عملي لمشروع قد تواجه إحدى المرافق التي تقوم بتمديد خط هوائي عبر الأراضي الزراعية المفتوحة عدة مشكلات في وقت واحد: تباعد الأعمدة الطويل، والرياح الموسمية، والوصول المحدود للأساسات الجديدة، والحاجة إلى التحكم في وزن المواد. يمكن لفريق المشروع مقارنة أحجام ACSR المختلفة من خلال مراجعة: 1. السعة الحالية المطلوبة 2. الحد الأقصى المسموح به للتبلد 3. طول الامتداد 4. ظروف الرياح والجليد 5. قوة العمود أو البرج 6. معدات التوصيل والتركيب 7. احتياجات الصيانة على المدى الطويل قد يحمل الموصل الأكبر تيارًا أكبر، ولكنه قد يتطلب أيضًا دعمًا أقوى وتركيبات مختلفة. قد يقلل الموصل الأصغر من استخدام المواد، إلا أنه قد لا يفي بحدود التصميم الكهربائي أو الميكانيكي. يساعد هذا النوع من المقارنة الأداة المساعدة على تجنب اختيار موصل بناءً على السعر وحده. ## تفاصيل التثبيت التي تستحق الاهتمام يعتمد أداء الموصل الجيد على التعامل السليم. أحافظ على حماية بكرة الموصل أثناء النقل والتخزين. إذا كانت خيوط الألومنيوم تالفة أو ملتوية أو مخدوشة، فقد تؤثر المشكلة على جودة التثبيت وعمر الخدمة. أثناء التوتير، يحتاج الطاقم إلى التحكم في شد السحب ومنع الموصل من لمس الأرض أو الأسطح الحادة. يجب أن توجه بيانات شد الترهل المعتمدة عملية التثبيت. يمكن أن يؤدي التخمين إلى مشاكل في التخليص أو الضغط الزائد. يجب تركيب تجهيزات الضغط باستخدام الأدوات والإجراءات الصحيحة. يجب أن تكون منطقة الاتصال نظيفة، ويجب أن تتطابق التركيبات مع نوع الموصل الدقيق. يمكن أن يؤدي الاتصال الضعيف إلى حدوث حرارة أو فقدان للطاقة أو مشكلة في الخدمة حتى عند اختيار الموصل نفسه بشكل صحيح. بعد التثبيت، أقوم بمراجعة الترهل، والخلوصات، والمفاصل، والتجهيزات، وحالة الخيوط المرئية. يمكن للفحص باستخدام الطائرات بدون طيار والفحص الحراري أن يدعم عمليات الفحص الروتينية على الشبكات الأكبر حجمًا، في حين تظل عمليات التفتيش الأرضية مفيدة للأعمدة والأجهزة والغطاء النباتي بالقرب من الخط. ## تخطيط ACSR والصيانة ACSR لا يلغي الحاجة إلى الفحص. يمكن أن تتأثر خيوط الألومنيوم الخارجية بالتلف الميكانيكي أو التآكل أو التلوث أو الاهتزاز المتكرر. يحتاج القلب الفولاذي أيضًا إلى الحماية من التعرض البيئي. يجب على فرق الصيانة مراقبة الخيوط المكسورة والتركيبات السائبة والتدفئة غير العادية وعلامات التآكل والتغيرات في الخلوص. قد تحتاج المناطق القريبة من الساحل إلى فحص دقيق لأن الملح والرطوبة يمكن أن يؤثرا على الأجزاء المعدنية المكشوفة. قد تحتاج الخطوط الموجودة في المناطق ذات الرياح الموسمية القوية إلى إجراء فحوصات لحركة الموصل وتآكل الأجهزة. يساعد سجل الصيانة الواضح الأداة المساعدة على مقارنة التغييرات مع مرور الوقت. يمكن للصور وتواريخ الفحص ودرجات الحرارة المقاسة وملاحظات الإصلاح أن تدعم اتخاذ قرارات أفضل من الذاكرة وحدها. ## ما أوصي به قبل الطلب هو طلب البيانات الفنية الكاملة بدلاً من الاعتماد على اسم منتج قصير. يجب أن تغطي المراجعة ما يلي: - رمز الموصل وحجمه - ترتيب حبلا الألومنيوم والفولاذ - القطر الإجمالي - الوزن لكل كيلومتر - قوة الشد المقدرة - مقاومة التيار المستمر - التصنيف الحالي في ظل الظروف المذكورة - معيار التصنيع المطبق - طول الأسطوانة وتفاصيل التعبئة - وثائق الفحص والاختبار يجب على مصمم المشروع تأكيد المعيار وطريقة الاختبار المطلوبة قبل الشراء. قد تتبع المشاريع المختلفة مواصفات مختلفة، لذا فإن ورقة البيانات الواضحة تمنع الخلط بين أنواع الموصلات المتشابهة. يمكن أن يكون ACSR خيارًا عمليًا عندما يحتاج الخط الهوائي إلى توازن في التوصيل والقوة وقدرة الامتداد والوزن الذي يمكن التحكم فيه. أنا أتعامل معه كجزء من خط تصميم كامل، وليس كمنتج مستقل. عندما تتم مراجعة حجم الموصل والتجهيزات والهياكل وبيانات المناخ وطريقة التثبيت معًا، فإن الشبكة لديها فرصة أفضل لتقديم أداء مستقر خلال فترة الخدمة المخططة لها.

عندما يحتاج خط الكهرباء إلى قدرة حمل أكبر، فإن استبدال كل عمود وبرج ليس هو المسار الوحيد دائمًا. العديد من المرافق لديها بالفعل طرق وهياكل وحق الطريق في مكانها الصحيح. ويتمثل التحدي في تحسين نقل الطاقة مع الحفاظ على التغييرات في النظام الحالي ضمن حدود التصميم الآمن. يمكن أن يدعم ACSR، أو موصل الألمنيوم بالفولاذ المقوى، هذا النوع من الترقية. فهو يجمع بين خيوط الألومنيوم للتوصيل الكهربائي مع قلب فولاذي للقوة الميكانيكية. يسمح هذا التصميم للموصل بحمل التيار أثناء التعامل مع التوتر عبر مسافات طويلة. أرى ثلاثة أسباب رئيسية تجعل المرافق تفكر في ACSR لترقية الشبكة. يمكن أن يظل المسار الحالي قيد الاستخدام. قد يتطلب إنشاء مسار نقل جديد وصولاً جديدًا إلى الأراضي، وهياكل جديدة، وعمليات موافقة أطول. يمكن لاستبدال ACSR استخدام جزء كبير من المسار الحالي عندما تسمح ظروف العمود والبرج والعازل والأساس بذلك. لا يزال العمل يتطلب فحوصات هندسية. قد يؤدي الموصل ذو القطر الأكبر أو الوزن الأكبر إلى تغيير الحمل على الهيكل. يحتاج المهندسون إلى مراجعة: - قوة العمود والبرج - حالة الأساس - طول الامتداد - تحميل الرياح والجليد - توافق العازل والتجهيزات - الخلوص الأرضي - ترهل الموصل عند درجة حرارة التشغيل إن الحفاظ على المسار الحالي لا يعني تخطي هذه الفحوصات. وهذا يعني أن الترقية قد تركز على الموصل والأجهزة ذات الصلة بدلاً من إعادة بناء الخط الكامل. يمكن أن يتحرك المزيد من التيار عبر الخط. يستخدم ACSR الألومنيوم باعتباره المادة الرئيسية التي تحمل التيار. يدعم قلبها الفولاذي الموصل ويساعده على التعامل مع التوتر الميكانيكي. يؤثر حجم الموصل ومنطقة الألومنيوم وتصميم الخيوط والظروف المحيطة ودرجة حرارة التشغيل المسموح بها على سعته. قد تقوم إحدى المرافق بتحديد تصميم ACSR بمساحة مقطعية أكبر من الألومنيوم مقارنة بالموصل المثبت بالفعل. يمكن أن يؤدي ذلك إلى زيادة قدرة الخط على حمل التيار دون تغيير المسار. النتيجة الفعلية تعتمد على النظام الكامل. قد يكون للخط تصنيف موصل أعلى بينما يظل المحول أو المحول أو الموصل أو ناقل المحطة الفرعية هو النقطة المحددة. أوصي بالتحقق من مسار الطاقة الكامل بدلاً من الحكم على الترقية حسب حجم الموصل وحده. يمكن أن تظل المسافات الطويلة قابلة للإدارة. يمنح القلب الفولاذي ACSR قوة مفيدة للتطبيقات العامة. يساعد الموصل على إدارة التوتر على مسافات طويلة بين الأعمدة أو الأبراج. يمكن أن يدعم هذا مشاريع النقل والتوزيع حيث تكون المسافات بين الهياكل ثابتة بالفعل. يظل Sag مصدر قلق رئيسي للتصميم. مع ارتفاع درجة حرارة الموصل، يمكن للموصل أن يتدلى أكثر. يجب على المهندسين التأكد من أن الخط الذي تمت ترقيته يحتفظ بالخلوص المطلوب من الطرق والمباني والأشجار والسكك الحديدية وغيرها من المرافق. على سبيل المثال العملي، تخيل خط توزيع يخدم منطقة صناعية متنامية. المسار موجود بالفعل، ولكن تم اختيار الموصل الأصلي لحمل أقل. قد يؤدي استبداله بتصميم ACSR مناسب إلى زيادة السعة المتاحة على طول الخط. قد لا تزال الأداة بحاجة إلى استبدال المشابك أو تحسين الأذرع المتقاطعة أو ترقية معدات الحماية. لا تحتاج الأعمدة إلى الاستبدال تلقائيًا، ولكن يجب التحقق من حالتها ومعدل الحمل. عادةً ما تتبع ترقية ACSR الآمنة عملية واضحة. تسجل الأداة الخط الحالي. يقوم فريق المشروع بجمع حجم الموصل وطول الامتداد ونوع الهيكل وتفاصيل الأجهزة وجهد التشغيل وإعدادات الحماية وبيانات الفحص الحديثة. يجب التحقق من الرسومات القديمة ومقارنتها بالظروف الميدانية لأن الإصلاحات والتعديلات السابقة قد لا تظهر في السجلات الأصلية. يتم تحديد السعة المطلوبة ويقوم الفريق بمراجعة الطلب الحالي ونمو الحمل المتوقع وتحميل الطوارئ والظروف الجوية. يجب اختيار الموصل للمهمة الفعلية للخط بدلاً من هدف السعة العامة. يتم فحص الأداء الميكانيكي قد يكون وزن ACSR الجديد أكثر أو يخلق مستويات توتر مختلفة. يقوم المهندسون بمراجعة الترهل، والتخليص، وتحميل العمود، وتحميل البرج، وحدود الأساس عبر المسار الكامل. تتم مراجعة المعدات الكهربائية. لا يساعد الموصل ذو السعة العالية إذا كانت المعدات القريبة غير قادرة على التعامل مع التيار الإضافي. قد تحتاج المحولات والقواطع وفواصل التوصيل وأشرطة التوصيل والمرحلات والموصلات وأنظمة التأريض إلى المراجعة أو الاستبدال. يتم التخطيط لحدود التثبيت. يجب أن تأخذ أعمال الاستبدال في الاعتبار النوافذ المعطلة، والتحكم في حركة المرور، والوصول، وسحب التوتر، ومعدات التوتير، والسلامة العامة. يمكن أن تؤدي ترقية الموصل إلى تقليل الأعمال المدنية، ولكنها لا تزال بحاجة إلى تخطيط بناء دقيق. يتم فحص الأداء بعد التنشيط. يمكن للأداة المساعدة مقارنة تدفق التيار، ودرجة الحرارة، وانخفاض الجهد، وفقدان الخط مع قيم التصميم. يساعد الفحص أيضًا في التأكد من أن التركيبات والتراخيص وسلوك الهيكل يتوافق مع متطلبات المشروع. ACSR ليس إجابة عالمية لكل سطر. قد يكون نوع الموصل المختلف مناسبًا بشكل أفضل عندما يكون هناك حاجة إلى انخفاض الترهل، أو التشغيل في درجات حرارة عالية، أو تصميم مدمج، أو مقاومة خاصة للتآكل. ويعتمد الاختيار الصحيح على النظام الحالي، والقدرة المطلوبة، والمناخ، وترتيبات الامتداد، والميزانية. وجهة نظري بسيطة: قيمة ACSR تأتي من مطابقة الموصل للبنية التحتية الموجودة بالفعل. يمكن أن يساعد المرافق على تحسين القدرة مع الاستفادة من الطرق والهياكل الحالية، ولكن النتيجة تعتمد على المراجعة الهندسية عبر الخط بأكمله. الترقية الموثوقة ليست مجرد موصل أكبر. إنه فحص منسق للتصنيف الكهربائي، والقوة الميكانيكية، والتخليص، والأجهزة، واحتياجات التشغيل على المدى الطويل.

عندما أعمل مع مخططي المرافق، غالبًا ما أسمع نفس القلق: يجب أن يحمل الخط الهوائي الطاقة لمسافات طويلة مع الحفاظ على تكاليف الهيكل والترهل والصيانة تحت السيطرة. يحتاج الموصل إلى ملاءمة المسار والمناخ والحمل والمعدات المتاحة. ولهذا السبب تختار العديد من المرافق ACSR، أو موصل الألمنيوم بالفولاذ المقوى. يجمع ACSR بين خيوط الألمنيوم والنواة الفولاذية. يحمل الألومنيوم معظم التيار الكهربائي. يضيف القلب الفولاذي قوة ميكانيكية. يمنح هذا التصميم المرافق توازنًا عمليًا بين التوصيل والوزن ودعم خطوط الطاقة العلوية. لا يعتمد الاختيار على ميزة واحدة فقط. ألقي نظرة على عدة عوامل قبل التوصية بالموصل. يدعم ACSR المسافات الطويلة قد يحتاج خط المرافق إلى عبور الأراضي الزراعية أو الطرق السريعة أو الأنهار أو الوديان أو المناطق التي يصعب فيها تركيب هيكل دعم آخر. يستطيع ACSR التعامل مع توتر ميكانيكي أعلى من الموصل المصنوع من الألومنيوم فقط. يساعد القلب الفولاذي الموصل على مقاومة قوى السحب أثناء التركيب والتشغيل. يمكن أن يدعم ذلك مسافات أطول بين الأبراج أو الأعمدة، اعتمادًا على حجم الموصل، والظروف الجوية، وتصميم الهيكل، والقواعد الهندسية المحلية. على سبيل المثال، قد يمر طريق النقل الريفي عبر الحقول المفتوحة مع وصول محدود للأبراج الجديدة. يمكن أن يساعد ACSR المهندسين في تخطيط المسافات المناسبة مع الحفاظ على الموصل ضمن نطاق الترهل المطلوب. التحكم في الترهل مهم للسلامة تتدلى جميع الموصلات العلوية عندما تحمل تيارًا أو تواجه تغيرات في درجة الحرارة. يمكن أن يؤدي الترهل الزائد إلى تقليل الخلوص بين الخط والطرق أو المباني أو النباتات أو الأرض. يوفر ACSR قوة ميكانيكية مفيدة لإدارة الترهل في ظل ظروف التشغيل العادية. لا يزال المهندسون بحاجة إلى حساب درجة الحرارة والرياح والجليد وطول الامتداد والتوتر ووزن الموصل. الموصل وحده لا يحل مشاكل التخليص. أتعامل مع التحكم في الترهل باعتباره مشكلة في تصميم النظام. يجب أن يعمل حجم ACSR الصحيح مع العمود أو البرج، والعوازل، والتجهيزات، والأساسات، وبيانات الطقس المحلية. يوفر ACSR توازنًا عمليًا بين التوصيل والوزن. يتمتع الألومنيوم بموصلية كهربائية جيدة ووزن أقل من النحاس. يمكن للمرافق استخدام خيوط الألومنيوم لحمل الطاقة دون إضافة الكتلة المرتبطة بموصل نحاسي ذو سعة مماثلة. يضيف القلب الفولاذي وزنًا، ولكنه يوفر أيضًا القوة اللازمة للتطبيقات العلوية. هذا التوازن يمكن أن يجعل ACSR مناسبًا لخطوط التوزيع وطرق النقل الفرعي ومشاريع النقل. قد تقوم إحدى المرافق بمقارنة ACSR مع موصلات الألومنيوم التي لا تستخدم قلبًا فولاذيًا أو موصلات مدمجة أو تصميمات موصلات عالية الحرارة. يعتمد الخيار الأفضل على تصنيف الخط والامتداد ودرجة حرارة التشغيل وطريقة التثبيت والميزانية. تكلفة المواد ليست سوى جزء واحد من القرار الذي يؤثر على الموصل أكثر من أمر الشراء. يؤثر وزنه على الأعمدة والأبراج والتجهيزات والنقل ومعدات التوتير وأعمال التركيب. لقد تم استخدام ACSR عبر شبكات الطاقة العلوية لسنوات عديدة، لذا فإن المرافق والمقاولين وأطقم الخطوط على دراية بالتصميمات الشائعة وممارسات التثبيت. يمكن لهذه التجربة أن تجعل تخطيط المشروع أسهل، خاصة عندما تستخدم الشبكة بالفعل أنواع موصلات مماثلة. لا يؤدي انخفاض سعر الموصل دائمًا إلى انخفاض تكلفة المشروع. أقوم أيضًا بمراجعة الأجهزة المطلوبة وتحميل الهيكل وظروف النقل وخطة الصيانة قبل مقارنة الخيارات. تخدم تصميمات ACSR المختلفة احتياجات الخطوط المختلفة. يتوفر ACSR في العديد من الإنشاءات. يمكن أن يختلف ترتيب خيوط الألمنيوم والفولاذ، مما يؤثر على قطر الموصل ومقاومته وقوته ووزنه وقدرته الحالية. قد تحتاج فترة التوزيع القصيرة إلى تصميم مختلف عن فترة النقل الطويلة. قد يثير الطريق الساحلي مخاوف بشأن التآكل. قد تتطلب المنطقة الباردة الانتباه إلى تحميل الجليد والرياح. قد يحتاج الخط عالي التحميل إلى موصل أكبر أو عائلة موصلات أخرى. عادةً ما تقوم المرافق بمراجعة هذه التفاصيل: - التصنيف الحالي المستمر المطلوب - أداء الدائرة القصيرة - طول الامتداد والتخليص - ظروف الرياح والجليد ودرجة الحرارة - تحميل البرج أو العمود - قطر الموصل ووزنه - حدود الترهل والتوتر - التعرض للتآكل - التركيبات وأدوات التثبيت المتاحة - خطط السعة المستقبلية لدى ACSR أيضًا حدود ACSR ليس الخيار الصحيح لكل مشروع. يمكن أن يتأثر القلب الفولاذي بالتآكل إذا تعرض الموصل لظروف قاسية وكان التصميم غير مطابق للبيئة. قد يتطلب الهواء الساحلي والتلوث الصناعي والرطوبة العالية اختيارًا دقيقًا للمواد وتخطيطًا للتفتيش. يمكن للموصل أيضًا أن يواجه حدودًا حرارية. إذا كان يجب أن يحمل الخط تيارًا عاليًا عند درجات حرارة تشغيل مرتفعة، فقد تقوم إحدى المرافق بمقارنة ACSR مع الموصلات المصممة للتشغيل في درجات حرارة أعلى. جودة التثبيت مهمة أيضًا. يمكن أن يؤثر التعامل غير السليم أو الانحناء المفرط أو الخيوط التالفة أو الشد غير الصحيح على الأداء. يجب على مقاول الخط المؤهل اتباع تعليمات الشركة المصنعة للموصل والمتطلبات الهندسية للمشروع. نهجي بسيط: أنا لا أبدأ باسم المنتج. أبدأ بشروط الخط. أقوم بجمع متطلبات الحمولة وطول المسار وبيانات الامتداد ومعلومات الطقس وتفاصيل الهيكل وحدود التخليص. أقوم بمقارنة تصميمات الموصلات المناسبة مع تلك الظروف. غالبًا ما تصبح ACSR مرشحًا قويًا عندما يحتاج المشروع إلى تقنية الموصلات العلوية المثبتة، والقوة الميكانيكية، وملف تعريف المواد المتوازن. تختار المرافق ACSR لأنها تناسب العديد من تحديات الخطوط العامة الشائعة. يوفر الألومنيوم القدرة على حمل التيار، بينما يدعم القلب الفولاذي القوة الميكانيكية. يمكن أن تعمل النتيجة بشكل جيد لفترات طويلة، والتركيب العملي، وأنظمة المرافق القائمة. القرار الصحيح لا يزال يعتمد على المراجعة الهندسية. يجب أن يتطابق الموصل مع المسار والمناخ والحمل والهيكل وخطة الصيانة بدلاً من اختياره بالاسم وحده.

عندما أنظر إلى خط الطاقة الهوائية، فإنني لا أحكم على أدائه من خلال حجم الموصل وحده. يجب أن يحمل الموصل الصحيح التيار المطلوب، ويتعامل مع التوتر الميكانيكي، ويتناسب مع طول المدى، ويعمل مع الظروف الجوية المحلية. يمكن لـ ACSR دعم هذه الاحتياجات من خلال تصميم يجمع بين طبقة موصلة من الألومنيوم ونواة فولاذية. تحمل خيوط الألومنيوم معظم التيار الكهربائي. يضيف القلب الفولاذي قوة ميكانيكية، مما يساعد الموصل على إدارة المسافات الطويلة والرياح والجليد وتوتر التثبيت. هذا المزيج يجعل ACSR خيارًا عمليًا للعديد من مشاريع النقل والتوزيع العامة. الموصل الأكبر ليس دائمًا الخيار الأفضل. يحتاج فريق المشروع إلى مطابقة الموصل لتصميم الشبكة. أبدأ بالسعة المطلوبة. يعتمد تصنيف الخط على حجم الموصل ودرجة الحرارة المحيطة وسرعة الرياح والتسخين الشمسي ودرجة حرارة الموصل المسموح بها. يجب مراجعة بيانات ACSR بنفس الشروط المستخدمة في حساب المشروع. يمكن أن تؤدي مقارنة مساحة المقطع العرضي الاسمية فقط إلى اختيار غير دقيق. ثم أقوم بمراجعة تخطيط الامتداد والبرج. إن المدى الطويل يخلق طلبًا ميكانيكيًا أكثر من المدى القصير. يساعد القلب الفولاذي في ACSR على إدارة التوتر، لكن الترهل لا يزال يحتاج إلى فحص دقيق. يمكن أن يؤدي الترهل المفرط إلى تقليل الخلوص الأرضي ويؤثر على موضع الخط في ظل درجات الحرارة المتغيرة. تؤثر الظروف الجوية أيضًا على الاختيار. قد تحتاج المناطق ذات الرياح القوية أو الجليد الثقيل أو التغيرات الكبيرة في درجات الحرارة إلى موصل ذو قوة مناسبة وخصائص الترهل. ينبغي تضمين معايير التصميم المحلية والتضاريس والوصول إلى الصيانة في المراجعة. سطح الموصل مهم أيضًا. قد يؤثر كورونا والتداخل اللاسلكي والضوضاء المسموعة على الخطوط العاملة بجهد أعلى. قد يساعد القطر الخارجي الأكبر أو تكوين الموصل المناسب في إدارة هذه المخاوف، اعتمادًا على تصميم النظام. يجب أن يأتي الاختيار النهائي من الحسابات الكهربائية والميكانيكية وليس من اسم المنتج وحده. أقوم أيضًا بالتحقق من متطلبات التثبيت قبل الموافقة. يمكن أن يتلف ACSR بسبب المعالجة غير الصحيحة، أو شد السحب غير المناسب، أو ممارسات التوتير السيئة. يجب على فريق المشروع التأكد من نصف قطر الانحناء الموصى به، وطريقة السحب، وبيانات التوتر الترهل، وعملية التوصيل، وظروف التخزين مع المورد. قد يحل مشروع المرافق النموذجي محل موصل قديم على خط علوي موجود. تظل المسافة المتاحة بين الأبراج كما هي، لكن الأداة تحتاج إلى سعة تيار أفضل. قد يقوم فريق التصميم بمقارنة العديد من أحجام ACSR، والتحقق من السعة، والترهل، وتحميل البرج، والتخليص، وتوافق الأجهزة. قد يحتاج الموصل الذي يبدو مناسبًا من وجهة نظر كهربائية إلى تقوية البرج إذا كان وزنه أو شد تركيبه أعلى مما يسمح به التصميم الأصلي. ولهذا السبب أستخدم المراجعة خطوة بخطوة: - تحديد التصنيف الحالي المطلوب. - تسجيل الجهد وطول المدى ونوع البرج وحدود الخلوص الأرضي. - جمع بيانات درجة الحرارة والرياح والجليد المحلية. - قارن أحجام ACSR حسب السعة والوزن والقطر والقوة والترهل. - التحقق من متطلبات الهالة والضوضاء لجهد التشغيل. - التأكد من التركيبات والمفاصل والعوازل ومعدات التوتير. - مراجعة وثائق اختبار المورد ومعايير التصنيع. - أكمل مراجعة التكلفة التي تشمل التركيب والصيانة. - الموافقة على الخيار الذي يناسب تصميم الخط الكامل. قد تدعم ACSR أيضًا ترقيات الشبكة حيث يصعب توسيع الممرات الحالية. يمكن للموصل المناسب أن يساعد المشروع على استخدام المسار الحالي بشكل أكثر فعالية، ولكن النتيجة تعتمد على النظام الكامل. لا تزال حالة البرج والحدود الحرارية وإعدادات الحماية ومعدات المحطات الفرعية وقواعد التخليص المحلية بحاجة إلى المراجعة. أتجنب اختيار ACSR من جدول الكتالوج وحده. يمكن أن يؤدي نفس تعيين الموصل بشكل مختلف في ظل ظروف تصميم مختلفة، وقد تستخدم التصنيفات المنشورة افتراضات مختلفة. أطلب من الموردين تقديم بيانات واضحة عن المقاومة، والوزن، وقوة الكسر، والقطر، ودرجة الحرارة المسموح بها، وسلوك التوتر المترهل. اختيار موصل جيد هو التوازن. إن القدرة الكهربائية مهمة، ولكن القوة الميكانيكية، وممارسة التركيب، وتصريح السلامة، والصيانة طويلة المدى تحمل وزنًا متساويًا. يمكن أن يساعد ACSR الشبكة على تلبية احتياجات التصميم الخاصة بها عندما يتوافق الموصل مع الخط والمناخ وخطة التشغيل. اتصل بنا على ستيفن: steven@hualunchcable.com/WhatsApp +8613301320220.

المراجع جمعية معايير IEEE 2013 معيار IEEE لحساب العلاقة بين درجة الحرارة الحالية للموصلات العلوية العارية جمعية الألومنيوم 2010 دليل الموصلات الكهربائية من الألومنيوم اللجنة الكهروتقنية الدولية 1991 الأسلاك الدائرية الموصلات الكهربائية العلوية المركزة المركزة ASTM International 2021 المواصفات القياسية لموصلات الألومنيوم المركزة المجدولة المطلية بالفولاذ المقوى للاستخدام ككهرباء علوية الموصلات مجموعة عمل CIGRE B2.12 2009 إرشادات لتصميم وصيانة خطوط النقل العلوية الجمعية الأمريكية للمهندسين المدنيين 2017 تصميم أبراج النقل الفولاذية دليل ASCE رقم 52
